Capteur de température et humidité

Capteur de température et humidité
Gamme de capteurs compacts en tige,prévus pour la mesure de l'humidité relative seule, de l'humidité relative et de la température ou de la température seule, dans l'air ou autres gaz non agressifs.

Référence : PC-PK-RC

Tarifs : nous consulter

Disponibilité et commande : nous consulter

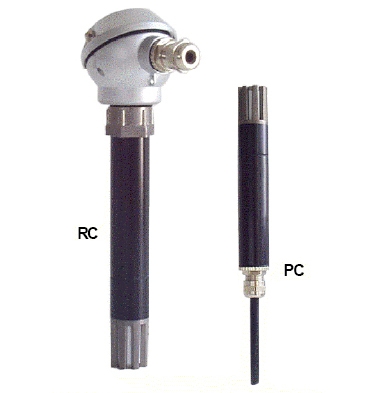

Ces capteurs sont proposés avec câble de 1,5 m (série PC),sans câble avec borne à souder (série PK) et avec une tête de raccordement robuste en aluminium et des bornes à vis (série RC). Utiliser ces sondes d'humidité capacitives est la garantie :

  • d’une stabilité de long terme
  • d’une caractéristique quasiment linéaire
  • d’un bon comportement dynamique
  • de résistance à la condensation
  • d’un faible hystérésis

Caractéristiques techniques des capteurs de températures et humidité :

  • Humidité
    • Plage de mesure : 0...100% h.r.
    • Tolérance (pm 5...95% h.r. entre 10...40°C) : ±2% h.r.
    • Erreur de mesure supplémentaire (<10°C, >40°C) : <0,1%/K
    • Temps de réponse (T 90) : 10 s
  • Température
    • Sonde (selon DIN CEI 751) : Pt 100 classe B (classe 1/3 DIN sur demande)
    • Plage de mesure : -30...+70°C
    • Tolérance, Sortie :
      • 0...1V (-27...70°C) : ±0,2 K
      • 0...10V (-29...70°C) : ±0,2 K
      • 4...20mA : ±0,3 K
    • Erreur supplémentaire (<10°C, >40°C) : ±0,007%/K
    • Temps de réponse (T 90) 20 s
  • Divers
    • Température ambiante : -40...+80°C
    • -40...100°C
    • -40...125°C
    • Indice de protection capteur/électronique : IP 30/IP 65
    • Tension de service:
      • sortie-I .................................................................... 12...30V DC
      • sortie-U (0...10V) ........................................... 24 V DC±10%
      • sortie-U (0...1V) ................................................... 9...30V DC
      • *) ....................................................................... 5,7...30V DC
    • Résistance de charge (0...10V, 0...1V) ................... ≥10kΩ/≥2kΩ
    • Charge (sortie courant) ........................................ voir graphique
    • Consommation intrinsèque
      • 0...10V, 2 x 0...1V : < 5mA
      • 0...1V : <1mA
    • Vitesse d’air minimum :
    • série RC perpendiculairement au capteur ................. ≥0,3 m/s
    • série PC, PK perpendiculairement au capteur sortie:
      • 2 x 4...20mA : ≥1,5 m/s
      • 4...20 mA, 2 x 0...10 V : ≥1 m/s
      • 0...10V, 2 x 0...1V : ≥0,5 m/s
    • Consommation autoréchauffement Pt 100 (1 m/s, 2mA, 20°C) : 0,1 K
    • Compatibilité électromagnétique :
      • en émission : EN 55011 cl. B
      • immunité : EN 50082-2

Variantes des capteurs analogiques :

Grandeur mesurée Sortie analogique sonde type PC
Série PC forme tige		 sonde type PK
Série PK forme tige sans câble		 sonde type RC
Série RC version robuste
F
humidité relative		 4...20mA FPC 3/5 FPK 3/5 FRC 3/5
0...10V FPC 2/5 FPK 2/5 FRC 2/5
0...1V FPC 1/5*) FPK 1/5*) FRC 1/5*)
0...1V FPC 1T/5*)
C
h.r. + temp.		 4...20mA, PT100 CPC 3/5 CPK 3/5 CRC 3/5
0...10V, PT100 CPC 2/5 CPK 2/5 CRC 2/5
0...1V, PT100 CPC 1/5*) CPK 1/5*) CRC 1/5*)
0...1V, PT100 CPC 1T/5*)
K
h.r. + temp.		 2 x 4...20mA KPC 3/5 KPK 3/5 KRC 3/5
2 x 0...10V KPC 2/5 KPK 2/5 KRC 2/5
2 x 0...1V KPC 1/5*) KPK 1/5*) KRC 1/5*)
T
température		 PT-100 TPC 5/5 TPK 5/5 TRC 5/5
4...20mA TPC 3/5 TPK 3/5 TRC 3/5
0...10V TPC 2/5 TPK 2/5 TRC 2/5
0...1V TPC 1/5 TPK 1/5 TRC 1/5



Tolérance de validité de l'humidité et charge en sortie courant :

Plage de validité de la tolérance pour l'humidité Charge en sortie courant
