Détecteur de pluie

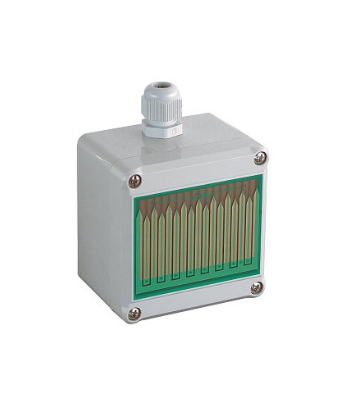

Ce transmetteur détecte automatiquement si il pleut ou il neige par l'intermédiaire de la conductibilité sur un peigne imprimé et chauffé. Sortie par contact inverseur.

Référence : RDU-CT

Tarifs : nous consulter

Disponibilité et commande : nous consulter

Un élément chauffant intégré au capteur permet de le maintenir sec en faisant évaporer l’eau tombée. Ceci évite les fausses communications dues au brouillard ou à des phénomènes de condensation et fait fondre rapidement la neige. Une électronique est adaptée à la sonde et fait partie intégrante de celle-ci.

Ce type de détecteur peut être utilisé pour de nombreuses applications d'automatisme et de régulation, comme l'ouverture/fermeture de toits automatisés, l'agriculture (permet de détecter l'humectation est de stopper un arrosage automatique ou de gérer la ventilation d'une serre) , il peut égallement être monté en complément d'autres capteurs d'une station météorolique.

Le relais permet la commutation de basses tensions jusqu'à 30 V DC/AC qui peut être employé pour faire fonctionner tout type de dispositif. La sensibilité peut être ajustée facilement sur un large choix afin d'optimiser la détection en fonction de vos besoins.

Caractéristiques techniques de l'appreil de détection :

  • Alimentation : 24 Vcc
  • Consommation : 50 mA max en général réchauffeur 40 - 180 mA (PTC)
  • Sortie : contact inverseur
  • Puissance de coupure : 30 V, 5A
  • Dimensions : 80 mm x 82 mm x 58 mm

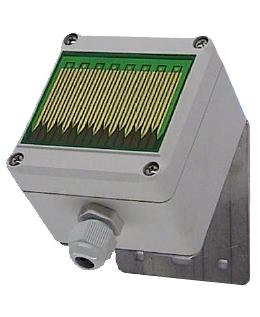

  • Boîtier ABS IP54 prévu pour montage mural ou sur un mât

Installation et branchements :

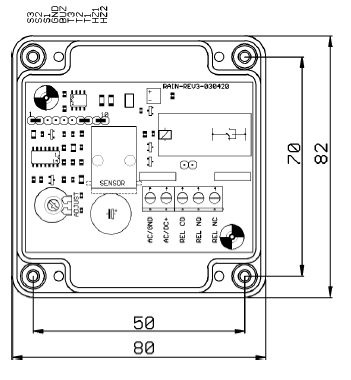

schéma électrique

  • S3 : Générateur de signal en mode de commutateur
  • S2 : Contact Commun à S3, S1
  • S1 : Générateur de signal en mode de commutateur (humide)
  • GND : Générateur de signal (terrain)
  • BUZ : Rendement de générateur de signal
  • T3 : Générateur de signal (sec)
  • T2 : Contact Commun à T3, T1
  • T1 : En mode de commutateur Relais (humide)
  • HZ1 : Chauffage
  • HZ2 : Chauffage
  • Réglage de l’usine : S3-S2 T1-T2 HZ1-HZ2
  •

Conseils d'installation :

Il est conseillé d'installer le capteur dans un endroit dégagé afin de capter le maximum de précipitations. L'idéal étant de fixer le boîtier sur un mât (diamètre de montage 4.3mm). Le raccordement s'effectue par le bias de connexions serre-fil avec protection (0.5mm – 1.5mm2).
