Capteurs pour régulation climatique

Capteurs pour régulation climatique
Transmetteurs de température et/ou humidité spécialement adaptés au domaine de la climatisation, de la ventilation et de la domotique.
Sortie analogique tension 0 à 10V , courant 4 à 20mA, ou PT100 pour la température.

Référence : KL-WL-PL

Tarifs : nous consulter

Disponibilité et commande : nous consulter

Détails techniques :

  • Humidité
    • Plage de mesure : 0...100% h.r.
    • Tolérance
      • Sortie tension (30...80%hr à 15...35°C) : ± 3% hr
      • Sortie courant (30...80%hr à 15...35°C) : ± 5% hr
    • Vitesse d'air minimum : 1m/s
    • Etalonnage : 1 point à 43%hr
    • Milieu de mesure : air, sans pression, non-agressif
    • sortie
      • 0...10 V c.c.
      • 4...20 mA (séries KL et PL seules)
  • Température à sortie active
    • Plage de mesure : 0 à 50°C (autres plages possibles sur demande)
    • Tolérance (pm 10 à 40°C) : ± 1 K
    • Etalonnage : 1 point de mesure à 23°C
    • sortie
      • 0...10 V c.c.
      • 4...20 mA (séries KL et PL seules)
  • Données électriques
    • tension de service
      • sortie courant (PL) (KL) : 12 à 24 V c.c.(charge selon diagramme)
      • sortie tension : 24 V c.a./c.c. ±10%
      • sortie tension (version de gaine seulement) : 15 à 30 V c.c.
      • autres tensions de service au demande
    • résistance de charge : > 10kOhm
    • consommation propre : env. 5 mA
    • température ambiante : -20 à +80°C
    • compatibilité électromagnétique
      • en émission : EN 55011 cl. B
      • immunité : EN 50082-2
    • éléments de mesure
      • humidité : capacitif FE09
      • température : LM35
    • plongeur : Ø20mm Alu
    • boîtier : ABS gris clair
    • mode de protection
      • WL : IP20
      • PL, KL : IP54
  • Température à sortie passive :
    • éléments de mesure au choix : NTC, PTC, KTY, LMx35
    • Pt100, Pt1000

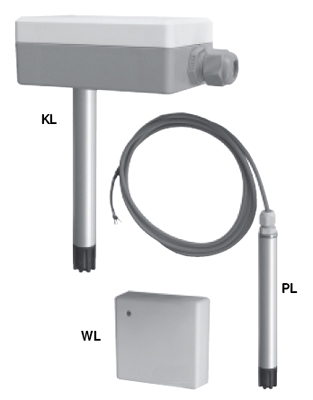

Types de capteurs :

Grandeur mesurée Sortie analogique capteur pour montage mural
Série WL montage mural		 capteur pour montage en gaine
Série KL montage en gaine		 capteur en forme de tige
Série PL forme tige
F
humidité relative		 0...10V FWL 2/5 FKL 2/5 FPL 2/5
4...20mA   FKL 3/5 FPL 3/5
K
h.r. + temp.		 2 x 0...10V KWL 2/5 KKL 2/5 KPL 2/5
2 x 4...20mA   KKL 3/5 KPL 3/5
T
température		 0...10V TWL 2/5 TKL 2/5 TPL 2/5
4...20mA   TKL 3/5 TPL 3/5
PT-100 TWL 5/5 TKL 5/5 TPL 5/5
C
h.r. + Temp. passive		 0...10V + T CWL2/5-X CKL2/5-X CPL2/5-X
4...20mA + T   CKL3/5-X CPL3/5-X

Charge en sortie courant :

charge en sortie courant
